機械結構設計-公差設計準則

公差設計準則

1.關鍵配合尺寸的加工要求明確準則

關鍵配合尺寸的加工是否有粗糙度或形位公差的要求。

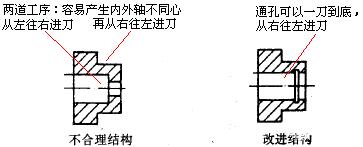

2.同一道工序準則

（1）對有平行、同軸、對中等要求的加工面，設計上盡量使這些有位置精度要求的元素在同一道工序中加工；

（2）平行、同軸、對中等要求的加工面，只用一道工序解決。

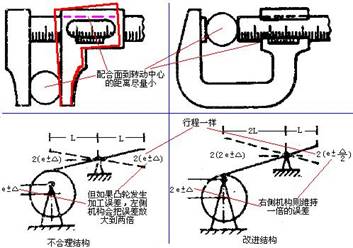

3.減少剛體轉動位移準則

（1）消除剛體位移；

（2）減小配合面到傳動中心的距離；有轉動傾向的配合、減小配合面到轉動點的距離。

4.避免雙重配合準則

禁止兩個或更多個配合面。

5.最小公稱尺寸準則

（1）同樣加工精度，構件公稱尺寸越小，越容易加工；即構件尺寸越小，加工精度越容易提高；

（2）使較高配合精度要求的工作面的面積和配合距離盡可能小。

6.避免累積誤差準則

要盡量避免串聯尺寸鏈上的標注方法，非功能性的尺寸可以不標。

7.形狀簡單準則

配合面的幾何形狀應尺量簡單，圓柱面代替圓錐面，平行、垂直面代替傾斜面。

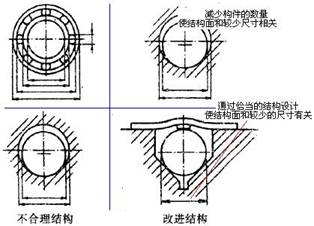

8.最小尺寸數量準則

配合性能和多個尺寸相關時，誤差累積會致配合精度難提高，應盡量使配合面和較少的尺寸相關。

9.采用彈性元件準則

導軌、螺紋、絞聯、插接有間隙會降低配合精度，過盈摩擦力太大會咬死，這種配合狀態用選擇公差的方法難實現，用柔度大的彈性體消除間隙。

10.采用調節元件準則

螺母或彈性墊片實現。
